一、 用途：
大轴蠕动信号装置是专门用于水电机组状态监测的信号装置之一。当机组处于停机状态下，如因导叶密封不良或其他原因而漏水量过大时，往往会导致机组大轴蠕动，这对机组的各部位轴瓦特别是推力轴承的轴瓦造成极不利的影响，损害机组的性能和使用寿命，因此，在机组停机状态下，对其大轴蠕动的状态监测是十分必要的。采用大轴蠕动信号装置，便可及时发出大轴蠕动报警信号，以便采取措施防止其扩延。
二、 工作原理：

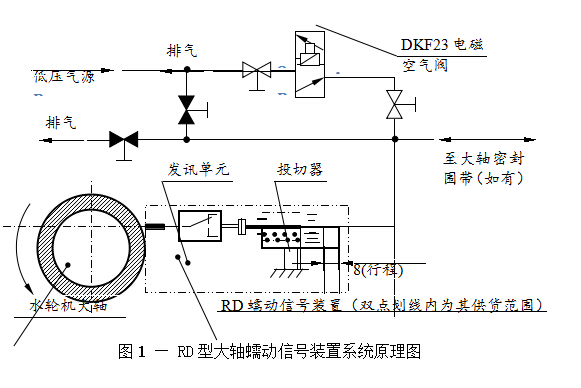

本装置由投切器和发讯单元两部分组成,（详见图一：其系统原理图）。投切器可与机组大轴密封围带用同一个电磁空气阀控制的电厂低压气源（0.4MPa~0.8MPa）来操作（或单独用一个电磁空气阀来控制），既当机组停机完成后向投切器通入压缩空气，从而将发讯单元向前推进，直至其磨擦盘与机组大轴表面相接触为止（有稍许接触压力），此时便实现了对机组大轴的状态监测，如果大轴发生蠕动，当蠕动转角达到1.5°~2°范围时，借助磨擦盘的偏转作用，发讯单元便会发出大轴蠕动信号。这信号可用于报警或者同时作用于机组制动回路，投入机组制动闸以防止蠕动现象扩延。而当机组起动前，由电磁空气阀将气路换向，在使大轴密封围带排气的同时，也使投切器排气，由于内部弹簧力的作用，投切器使发讯单元退回原始位置，在这位置上，磨擦盘离开大轴表面6~8毫米，确保不会受旋转的大轴所损害。
本装置采用的磨擦盘式发讯单元，与齿盘感应式的监测方式相比，具有更高的灵敏度和可靠性，而且调整及维护十分简便。
三、 技术参数：
l 操作气压： 0.4MPa~0.8MPa
l 投切器工作行程： 8mm
l 接点数量： 一对转换接点
l 接点容量： DC100W(最大220V或最大0.5A)
AC200VA(最大220V或最大1A)
l 蠕动报警灵敏度（以大轴蠕动转角表示）：
大轴直径Φ500mm以上者，不超过1.5º；
大轴直径Φ300~Φ500者，不超过2º
l 大轴旋转方向：俯视逆时针或顺时针（按用户订货所指定）
图２ — 外形及安装尺寸图
一、 安装与维护：
1. 本装置应卧式安装（详见图二：外形及安装尺寸图），将发讯单元与投切器连接紧固后，装于与水轮机大轴中心线相垂直的径向位置，其磨擦盘与大轴表面之间留有6~8mm间距（S），具体的S值待通气投入时确定，它要使磨擦盘对大轴表面产生稍许的正压力为宜。
2. 以盘车方式使大轴蠕动，确认能带动磨擦盘偏转并发出信号。
3. 定期模拟动作一次以上，检验投切器动作功能。
